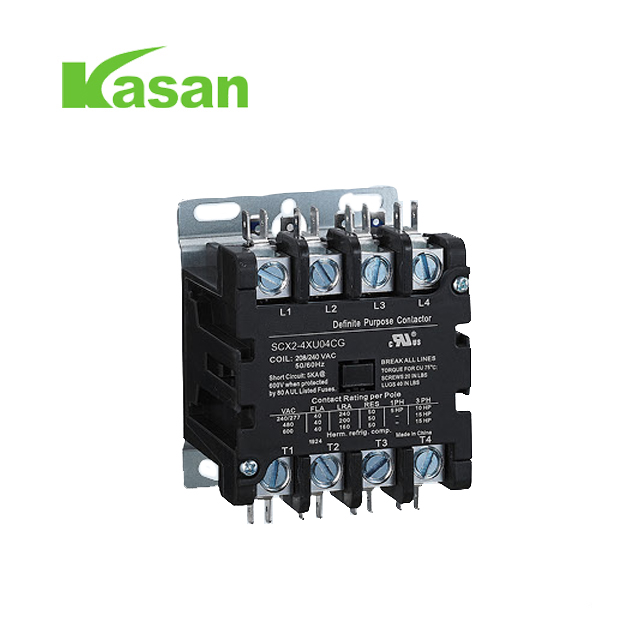

Zweryfikowany przez UL 4-biegunowy stycznik DP 40 AMP Stycznik cewki 120 V AC

Zakres zastosowań

Styczniki określonego przeznaczenia serii SCX2 nadają się do zastosowań komercyjnych, w tym do klimatyzatorów, chłodnictwa i ogrzewania rezystancyjnego. oświetlenie i wiele innych instalacji, w których potrzebny jest tani i wydajny stycznik. Urządzenia te oferują elastyczność i zostały zaprojektowane tak, aby spełniać lub przekraczać wymagania

wymagania elektryczne i mechaniczne określone w normie UL/CSA dotyczącej styczników określonego przeznaczenia.

Oceny styków elektrycznych: 20A-90A

parametry cewek elektrycznych: 24-60oV

żywotność, 100 000 i 250 000 opcji cykli.

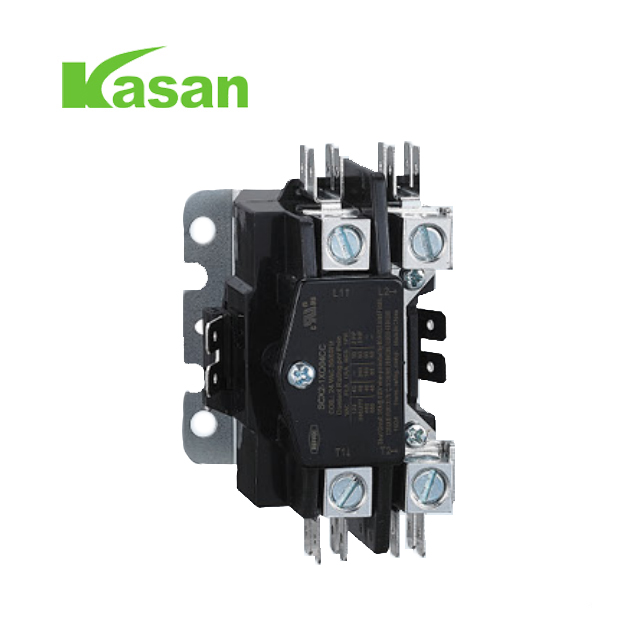

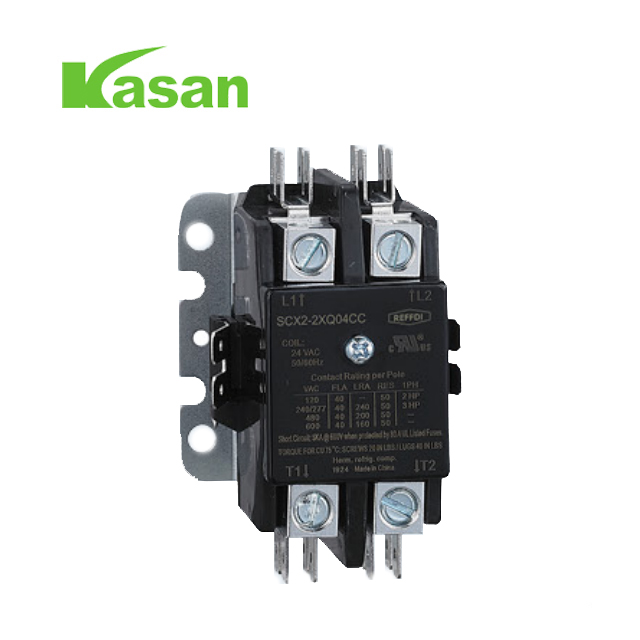

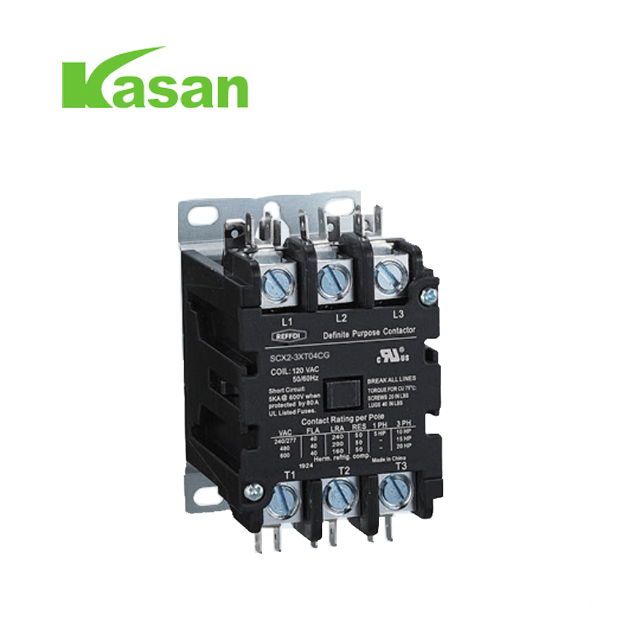

Opcje: 1,2,3,4-biegunowe, pasują do cewek 24,120,240 i 480 VAC, szeroki zakres śrub znamionowych,

złącza skrzynki lub płyty dociskowej Podstawa montażowa NEMA.

Zestawy wyłączników krańcowych NO/NC.

Terinacje 10-32 cre 20, 25 i 30 Modele FLA

Modele Box Lug-40, 50, 60,75 i 90 FLA

Zakres temperatur: - 40° F do + 150° F/- 40° C do + 65°C

Uwaga:

1. Tolerancja złącza przewodów bez określonych wymiarów powinna być zgodna z 0,2 mm.2. Moment blokujący śrubę obwodu głównego dla prądu znamionowego 20-40FLA 182 bieguny Produkty: ŚRUBY 22 IN-LBS/LUGS 40 IN-LBSMMoment blokujący śrubę obwodu głównego dla prądu znamionowego 20-40FLA 384 bieguny i produkty 50-60FLA: 50 IN-LBSMMoment blokujący śrubę obwodu głównego dla prądu znamionowego aktualne produkty 75-90FLA: 50 IN-LBS

Moment blokujący śrubę modułu pomocniczego: 10 IN-LBSMoment blokujący śrubę cewki dla prądu znamionowego produktów 20-90FLA: 10 IN-LBS3. Szybkozłączka musi być zgodna z normą IEC60760 i zapewniać niezawodne połączenie pomiędzy terminalem a wkładką, jeśli stosowane jest okablowanie wkładu.
